linksys WRT54GL ทำเป็น Mode Repeater กับ true wifi

บทความสำหรับ: ผู้ที่มีความรู้เกี่ยวกับระบบเครือข่ายในระดับเบื้องต้นถึงปานกลาง

linksys WRT54GL ทำเป็น Mode Repeater กับ true wifi

คำถาม

1.ถ้าต้องการเชื่อมต่อสัญญาณของ True Wi-Fi ให้เครื่องรับสามารถรับได้ดีขึ้นต้องทำอย่างไรบ้าง ?

คำตอบ

     ในปัจจุบันเครื่อข่ายไร้สาย (Wireless) เป็นทางเลือกหนึ่งที่ผู้ใช้ต่างนำมาใช้งานบนอินเตอร์เน็ตกันอย่างแพร่หลาย เป็นเพราะความสะดวกสบายของการใช้งาน โดยผู้ใช้งานไม่ต้องมาคอยดูในเรื่องของการเดินจุดแลนที่จะเชื่อมต่อสาย (Wired) ไปยังเครื่องคอมพิวเตอร์เลย เพียงแต่ในระบบเครื่อข่ายของเราจะต้องมีตัวส่งสัญญาณไร้สาย (Wireless) ขึ้นมาในระบบก่อนแล้วที่เครื่องคอมพิวเตอร์ก็ใช้ อุปกรณ์ที่เป็น Wireless Adepter มาเป็นตัวรับสัญญาณ แต่ถ้าเป้น โน้ตบุ้คที่มีตัวรับสัญญาณติดมาในตัวอุปกรณ์ก็สามารถเชื่อมต่อเครือข่ายไร้สายได้เลย

แต่พอกลุ่มผู้ใช้ขยายเพิ่มขึ้นไปยังผู้ที่พักอาศัยตาม อพาร์ทเม้น คอนโด ฯ ซึ่งสถานที่เหล่านี้บางทีเจ้าของหอพักไม่ได้ติดตั้งหรือให้บริการอินเตอร์เน็ตกับผู้ที่มาพักอาศัย ทำให้ผู้ใช้ต้องลองหาสัญญาณไร้สาย ที่สามารถใช้งานอินเตอร์เน็ตได้โดยเลือก True Wi-Fi ซึ่งเป็นทางเลือกหนึ่งที่ใช้งานได้สะดวกขึ้น แต่ถ้าหากว่าสัญญาณที่รับมาจาก True Wi-Fi ที่ส่งมาน้อยมากทำให้เวลาใช้งานอินเตอร์เน็ต สัญญาณจะเกิดหลุดบ่อย


ทำให้มีการนำเอา linksys WRT54GL ทำเป็น Mode Repeater ขึ้นมา ซึ่งเทคนิคของโหมดนี้ก็คือ             Linksys WRT54GL จะเอาสัญญาณของ Wireless ไปเกาะกับสัญญาณของTrue Wi-Fi (ที่อยู่บริเวณนั้น) เป็นแบบ Client เข้าไปเกาะและในตัวของ Linksys WRT54GL จะมีการสร้าง Virtual Wireless Network ขึ้นมาอีกชื่อสัญญาณนึงเพื่อให้สำหรับสร้างเครือข่ายไร้สายภายในขึ้นมา เพื่อให้ผู้ใช้สามารถเข้ามาเกาะได้ทำให้เวลาใช้งานอยู่ ภาระของการส่ง-รับ จะเป็นที่ตัว Linksys WRT54GL และ เครื่อง PC ที่ไม่มีตัวรับสัญญาณก็ยังสามารถต่อเป็น LAN เข้าที่ตัว Linksys WRT54GL ก็ได้

รูป การติดตั้งอุปกรณ์ Linksys WRT54GL เพื่อเชื่อมต่อสัญญาณกับ True Wi-Fi

ข้อมูลเบื้องต้นก่อนการติดตั้ง

1.      อุปกรณ์ที่นำมาใช้งานกระจายสัญญาณไร้สาย Linksys WRT54GL - Wireless-G Broadband Router

2.      Firmware DD-WRT V.24 mini

ส่วนวิธีการอัพมีตามลิ้งนี้ครับ

ขั้นตอนที่ 1 - UP Firmware DD-WRT v.24 mini กับอุปกรณ์ Linksys WRT54GL

                        รูป Linksys WRT54GL Firmware DD-WRT V.24 mini

ขั้นตอนที่ 2 - ติดตั้งระบบของการ Repeater กับสัญญาณของ True Wi-Fi

1.            เลือกที่ Wireless -> Basic Settings

  o    Wireless Physical Interface wl0

         - Wireless Mode : Repeater

         - Wireless Network Mode : Mixed

         - Wireless Network Name (SSID) : truewifi

  o    Virtual Interfaces

            - Wireless Network Name (SSID) : SYS2U+True Wi-FI ตั้งชื่อที่ต้องการใช้ภายในขึ้นมา

                     รูป Linksys WRT54GL Wireless Basic Settings

2.      เลือกที่ Wireless -> Wireless Security

o    Wireless Security wl0 : Disable

o    Virtual Interfaces Wl0.1 SSID [SYS2U+True Wi-Fi] ตั้งชื่อที่ต้องการใช้ภายในขึ้นมา
- Security Mode : WEP
- Default Transmit Key : 1
- Encryption : 64 bits 10 hex digits
- KEY 1 : 1234567890 รหัส A-F , 0-9 (10ตัวอักษร)

                                  รูป Linksys WRT54GL Wireless Security

3.          เลือกที่ Security -> Firewall

o    SPI Firewall : Disable

                                           รูป Linksys WRT54GL Security

4.    เลือกที่ Status -> WAN

     o    Configuration Type

             - IP Address : 10.42.130.113 เป็น IP ที่ได้รับมาจาก True Wi-Fi ที่ขา WAN

             - Subnet Mask : 255.255.252.0 เป็น Subnet ที่ได้รับมาจาก True Wi-Fi ที่ขา WAN

             - Gateway : 10.42.128.1 เป็น Gateway ที่ได้รับมาจาก True Wi-Fi ที่ขา WAN

             - DNS 1 :10.42.254..10 เป็น DNS ที่ได้รับมาจาก True Wi-Fi ที่ขา WAN

             - DNS 2 : 10.42.254.2 เป็น DNS ที่ได้รับมาจาก True Wi-Fi ที่ขา WAN

รูป Linksys WRT54GL WAN

5.   เลือกที่ Status -> Wireless

  o    Wireless Node จะแสดงสถานะ ของ Access point & Client ที่เชื่อมต่ออยู่

          - MAC Address : 00:13:19:85:87:E1แสดงถึงการเชื่อมต่อของ Linksys WRT54GL ไปเกาะกับ                 True Wi-Fi ซึ่งจะแสดง MAC Address ของ True ขึ้นมา

                                  รูป Linksys WRT54GL Status Wireless

6.ทดสอบเชื่อมต่อ Wireless จากเครื่องรับค้นหาสัญญาณ "SYS2U+True WiFi" ใส่รหัส    "1234567890" (ที่ได้สร้างมาจาก Virtual Interface และ Wireless Security)แล้วทำการเชื่อมต่อ

รูป ใช้เครื่องรับเชื่อมต่อสัญญาณ "SYS2U+TrueWiFi"

7.  ทดลองเข้าเวปไซต์ ระบบจะ Redirect ไปยังหน้าเข้าระบบของ True WI-FI

รูป การเชื่อมต่อกับ True Wi-Fi สำเร็จผู้ใช้สามารถใช้งานได้ภายในมุมต่างๆได้อย่างสบาย

-----------ขอให้สนุกกับการเล่นอินเตอร์เน็ต-----------

จบบทความ>>>>>>>>>

วิธีการติดตั้งอุปกรณ์ Linksys WRT54GL+EnGenius ECB-5610

บทความสำหรับ: ผู้ที่มีความรู้เกี่ยวกับระบบเครือข่ายในระดับเบื้องต้นถึงปานกลาง

1.สำหรับท่านที่ต้องการ อัพเฟิร์มแวร์ Linksys WRT54GL กดที่นี้

2.สำหรับท่านที่ต้องการทำ Mode Repeater  กดที่นี้

คำถาม

1.ถ้าต้องการเชื่อมต่อเครือข่ายไร้สาย บนอุปกรณ์ Linksys WRT54GL กับ EOC-5610 ต้องทำอย่างไรบ้าง ?

คำตอบ

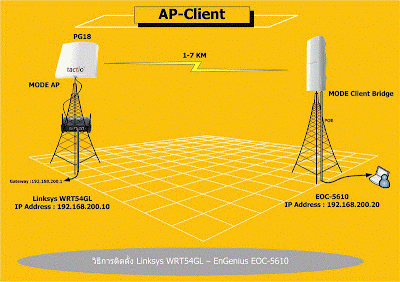

   อุปกรณ์ Linksys WRT54GL สามารถเชื่อมต่อกับ EnGenius EOC-5610 โดยการทดสอบให้ Linksys WRT54GL เป็นโหมด AP เพื่อกระจายสัญญาณไร้สายออกไปโดยถูกเชื่อมต่อกับ เสาอากาศแบบ PANEL โดยหันไปทาง EnGenius EOC-5610 ซึ่งอยู่ในโหมด Client Bridge ซึ่งทั้งอุปกรณ์ทั้ง 2 สามารถ รับ-ส่ง ได้สูงสุด 7Km

ขั้นตอนการติดตั้งโหมด AP บน Linksys WRT54GL

1. เข้าหน้าบริหารการใช้งานบน Linksys WRT54GL ไปที่เมนูSetup -> Basic Setup

       ตั้งค่า IP Address ให้ตรงกับ Router
       IP Address : 192.168.200.10
       Subnet Mask : 255.255.255.0
       Gateway : 192.168.200.1
       DNS : 192.168.200.1

DHCP : Disable

2.ตั้งค่าสัญญาณไร้สาย ไปยังเมนูWireless -> Basic Settings

Wireless Mode : AP
Wireless Network Mode : Mixed
wireless Network Name (SSID) : SYS2U A
Wireless Channel : 6

3.ตั้งค่าความปลอดภัยของไร้สายWireless -> Wireless Security

Security Mode : WEP
Default Transmit Key : 1
Encryption : 64 bit 10 Hex digits
KEY1 : 1234567890

ขั้นตอนการติดตั้งโหมด Client Bridge บน EOC-5610

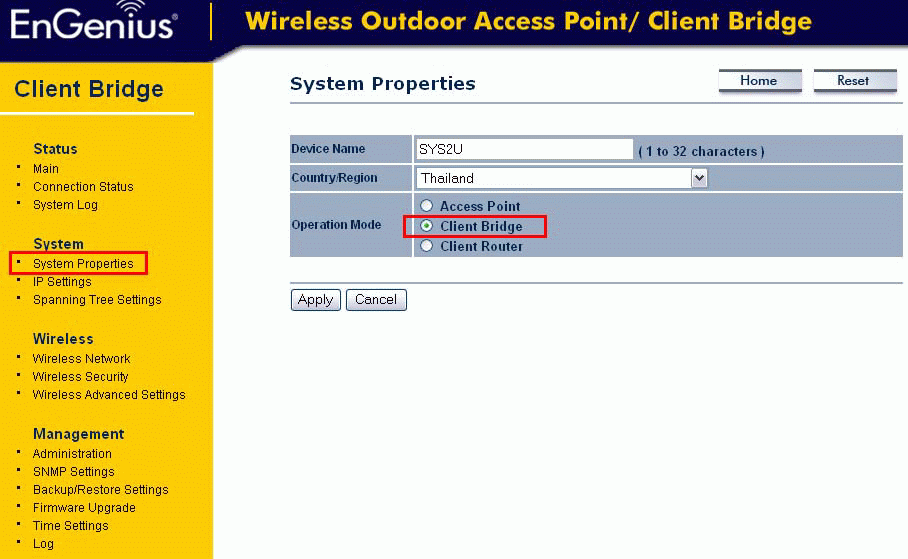

1.เข้าเมนูบริหารการใช้งานบน EOC-5610 โดยปกติจะเป็น IP : 192.168.1.1 ( U:admin / P:admin ) ไปที่เมนูSystem Properties Operation Mode : Client Bridge

2.ตั้งค่า IP Address ให้ตรงกับการใช้งานไปที่เมนู

Wireless -> Wireless Network
Specify an IP Address
IP Address : 192.168.200.20
Subnet Mask : 255.255.255.0
Gateway : 192.168.200.1

3.ตั้งค่าเครือข่ายไร้สายไปที่เมนู

Wireless -> Wireless Network
SSID : SYS2U A -> ตั้งชื่อสัญญา่ณให้ตรงกับ ตัว WRT54GL ตัวหลัก

4.ตั้งค่าความปลอดภัยไร้สายให้ตรงกับ Linksys WRT54GL ตั้งไว้ไปที่เมนู

Wireless -> Wireless Security
Security Mode : WEP
AUTH Type : Open System
Input Type : Hex
Key Lenght : 40/64-bit
Default Key : 1
KEY1 : 1234567890

5.ตรวจสอบการตั้งค่า

6.ตรวจสอบสถานะของการเชื่อมต่อ Linksus WRT54GL

ไปที่เมนูStatus -> Wireless

Wireless Node พบการเชื่อมต่อซึ่งบอกสถานะของ MAC Address ของ EnGenius

7.ทดสอบ โดยใช้คำสั่ง Ping ไปยัง Gateway

8.ลอง แชร์ข้อมูลระหว่างกัน

ค่า UpStream

ค่า DownStream

จบบทความ>>>>>>>>>>>>

วิธีติดตั้ง Linksys WRT54GL (DD-WRT) ทำงานเป็น PPTP Server

บทความสำหรับ: ผู้ที่มีความรู้เกี่ยวกับระบบเครือข่ายในระดับเบื้องต้นถึงปานกลาง

1.วิธีการอัพเฟิร์มแวร์ linksys wrt54gl  กดที่นี้
2.วิธีการทำMode Repeater กดที่นี้
3.ทำLinksys WRT54GL+EnGenius ECB-5610 กดที่นี้

คำถาม

1. ถ้าต้องการติดตั้งให้อุปกรณ์ Linksys WRT54GL ทำงานเป็น PPTP Server เพื่อรองรับการเชื่อมต่อ VPN จากภายนอกจะต้องเซ็ทอัพค่าอย่างไรบ้าง ?

คำตอบ

วิธีการที่สะดวกในการเชื่อมต่อ VPN อีกวิธีที่ได้รับความนิยมคือ VPN แบบ PPTP Connection (Point-To-Point Tunneling Protocol) โดยวิธีการดังกล่าวเป็นการเชื่อมต่อ VPN ในระดับ Tunneling คือการสร้าง ‘ท่อ’ ในการรับ-ส่งข้อมูล ระหว่าง VPN Client และ VPN Server หรืออาจจะเรียกได้อีกแบบว่าเป็นการทำ VPN แบบ 1 เฟส ซึ่งต่างจากการทำ IPSec VPN ที่ทำ VPN แบบ 2 เฟส

ต้องยกความดีความชอบให้กับ DD-WRT อีกครั้ง ที่ได้พัฒนาเฟิร์มแวร์ให้สามารถรองรับการทำงานเป็น PPTP Server
สำหรับการติดตั้ง PPTP Server บนอุปกรณ์ Linksys WRT54GL + DD-WRT เราได้ทดสอบการเชื่อมต่อ PPTP Connection บน Windows XP SP2 ดังนั้นท่านสามารถทำนำเอาวิธีการติดตั้งในบทความนี้ไปประยุกต์ใช้งานได้ตามอัธยาศัย

ข้อมูลเบื้องต้นก่อนการติดตั้ง

1. การติดตั้งและเชื่อมต่อ VPN แบบ PPTP Connection ในบทความนี้ ทดสอบจาก Windows XP Service Pack 2
2. เฟิร์มแวร์ที่ใช้ในการทดสอบคือ DD-WRT v23 SP2 และ DD-WRT V24 SP1 สำหรับ Linksys WRT54GL
3. กำหนดให้สร้าง PPTP Account บนเครื่อง PPTP Server ก่อนการติดตั้ง จากตัวอย่าง มีรายละเอียดการเชื่อมต่อดังนี้
   1. PPTP Server Address = 'sys2u-pptp.dyndns.info'
   2. PPTP Client - Account Username = 'sys2u'
   3. PPTP Client - Account Password = 'sys2upassword'
      * ท่านสามารถเปลี่ยนแปลงรายละเอียดตามต้องการ
4. เมื่อ PPTP Client เชื่อมต่อเข้ามายัง Linksys WRT54GL เป็นที่เรียบร้อย จะได้รับ IP Address ซึ่งได้รับแจกจากการกำหนดของ PPTP Server (การเชื่อมต่อแบบนี้ไม่รองรับการทำงานแบบ Split Tunneling*)
   * ข้อมูลเพิ่มเติมของ Split Tunneling - http://en.wikipedia.org/wiki/Split_tunneling

ขั้นตอนที่ 1

 เตรียมอุปกรณ์ Linksys WRT54GL และ Linksys AM300

1. จ่ายไฟฟ้าเข้าที่อุปกรณ์ Linksys AM300 จากนั้นเสียบสายโทรศัพท์ RJ-11 เข้าที่พอร์ท ‘DSL’ (กำหนดบรอดแบนด์โมเด็มให้ทำงานอยู่ในโหมด 'Bridge Mode Only')
2. ปลั้กสายแลนจากอุปกรณ์ Linksys AM300 (พอร์ท RJ-45) เชื่อมต่อไปยังอุปกรณ์ Linksys WRT54GL (พอร์ท ‘Internet’)
3. กำหนดค่า DDNS (Dynamic DNS) ที่อุปกรณ์ Linksys WRT54GL ในกรณีที่ใช้บริการอินเทอร์เน็ตแบบ Dynamic IP Address (วิธีการสร้างบัญชี DYNDNS จะไม่แสดงในตัวอย่างนี้ ท่านสามารถสร้างบัญชีได้จาก http://www.dyndns.com)

   โดยไปที่เมนู ‘Setup’ -> ‘DDNS’ จากนั้นกำหนดค่าพารามิเตอร์ที่ต้องการ



ขั้นตอนที่ 2

ขั้นตอนการติดตั้ง PPTP Server

1. ตรวจสอบการเชื่อมต่อระหว่างเครื่องคอมพิวเตอร์กับอุปกรณ์ Linksys WRT54GL โดยตรวจสอบว่าเครื่องคอมพิวเตอร์ได้รับการแจก IP Address ที่ถูกต้องมาจากอุปกรณ์ Linksys WRT54GL หรือไม่


2. จากนั้นเปิดโปรแกรม ‘Internet Explorer’ พิมพ์ที่ช่อง ‘Address’ -> ‘192.168.1.1’ จากนั้นกดปุ่ม ‘Enter’ เพื่อเข้ามาในหน้าจอควบคุมการทำงานของอุปกรณ์ Linksys WRT54GL ที่มีเฟิร์มแวร์ DD-WRT V23 SP2 หรือสูงกว่า


3. ในกรณีที่เป็น v23 SP2 ไปที่เมนู ‘Administration’ -> ‘Services’, สำหรับ V24 SP1 ไปที่เมนู ‘Services’ -> 'PPTP'


4. จากนั้น ในส่วนของ ‘PPTP’ ให้เลือก ‘Enable’
5. จากนั้นจะปรากฏช่องพารามิเตอร์สำหรับ PPTP Server ขึ้นมา ให้กำหนดดังต่อไปนี้
   1. Server IP = ‘192.168.1.1’
      (IP Address ของอุปกรณ์ Linksys WRT54GL)
   2. Client IP(s) = ‘192.168.1.200-209’
      (กำหนด IP Address Pool สำหรับให้อุปกรณ์ Linksys WRT54GL แจกให้กับเครื่อง PPTP Client ที่เชื่อมต่อเข้ามา โดยกำหนดได้สูงสุด 10 IP Addresses)
   3. CHAP-Secrets = ‘sys2u * sys2upassword *’
      (กำหนดชื่อผู้ใช้ และรหัสผ่าน สามารถเพิ่มได้โดยการเริ่มบรรทัดใหม่ โดยกำหนดตามรูปแบบ ‘username * password *’)

      จากนั้นกดปุ่ม ‘Save’ เพื่อบันทึกการติดตั้ง เพียงเท่านี้เป็นการเสร็จสิ้นการติดตั้ง PPTP Server บน Linksys WRT54GL



6. จากนั้น ทดสอบการใช้งานโดยการเชื่อมต่อจาก PPTP Client โดยการสร้าง VPN แบบ PPTP Connection ที่เครื่องปลายทาง (สามารถค้นหาวิธีการติดตั้งได้จาก http://www.sys2u.com) โดยกำหนด Username และ Password ที่ได้กำหนดไว้ใน Linksys WRT54GL คือ ‘sys2u’ และ ‘sys2upassword’ จากนั้นกดปุ่ม ‘Connect’





   - กำลังเชื่อมต่อไปยัง PPTP Server





   - เชื่อมต่อ PPTP Server ได้สำเร็จเรียบร้อย






   เพียงเท่านี้เป็นอันเสร็จเรียบร้อย ท่านสามารถใช้งานทรัพยากรภายใน Internal Network จากที่บ้านหรือสำนักงานสาขาได้อย่างสะดวกสบายครับ

รายการอุปกรณ์ในการติดตั้ง

1. Linksys WRT54GL Wireless-G Broadband Router with Linux + DD-WRT v23 SP2 หรือสูงกว่า


จบบทความ
